project CC01 FJ Cruiser 番外編2
番外編第2弾もスケールパーツの製作です。
残念ながら編み物ではありません( ̄▽ ̄)
使うものはよく100均に売っているこれ↓↓

ぼくはビスやナットなど細かな部品を入れるのに使ってます。
これを一つカットして塗装すると…

お手軽クーラーボックスの出来上がり!!
それっぽく見えるでしょ!?
FJクルーザーに積んでみると…

その他手持ちのスケールパーツも積んでみました。







番外編もこれにて完了。
あとは雪解けを待つのみ!!
カテゴリ:CC01 | 16:00 | comments(2) | - | -
project CC01 FJ Cruiser 番外編
とうとうクローラー禁断の分野に手を出してしまいました…
まさかこの時がぼくにも来るとは…
裁縫です(笑)
と言うことで嫁の裁縫道具を拝借。

素材は100均で買ってきた巾着袋。
これを裏返し角の部分を適当な大きさにカット。

ここから裁縫の時間です(((o(*゚▽゚*)o)))
ちくちく縫い合わせること30分…

これをひっくり返し…

端っこに糸を通し…

その糸を引っ張って縛ると…

キャンプ用品を入れた袋(実際にはティッシュが詰まってます)の完成です(((o(*゚▽゚*)o)))
硬めのスポンジシートを丸めて園芸用の緑のタイラップで縛ったマットレスと並べると…

ほーら、キャンプ用品ぽいでしょ!?(笑)
カテゴリ:CC01 | 10:15 | comments(6) | - | -
project CC01 FJ Cruiser 15
美唄雪んこ祭りのあと栗山でシェイクダウン?とまではいきませんが雪上で軽く走らせてきました。
防水仕様ではないので恐る恐るでしたがとりあえず不具合が発生することもなく、ステアリング廻りも作動良好(^O^)/
あとは岩場でのシェイクダウン待ちです。
走らせられない以上、外装を弄る以外ありません(笑)
と言うことで外装パーツを二つ導入!!

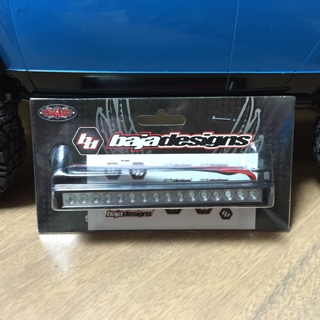

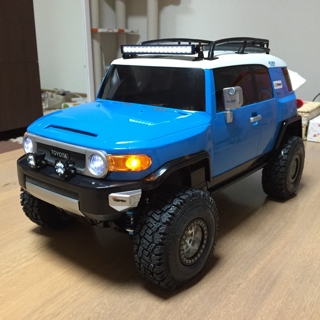

10 BAJA DESIGNS STEALTH LED LIGHT BAR (100MM)!!
純正ルーフラックの前側が寂しい感じがしたのでフォグランプを取り付けることにしました。

更に!

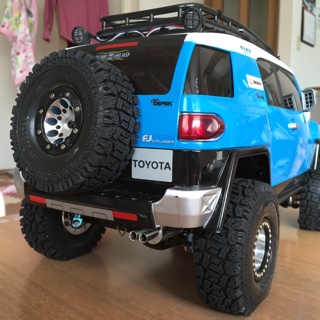

ルーフ後部へバックランプの取り付け。

これで電飾はバッチリ(^O^)/
更に更に!!

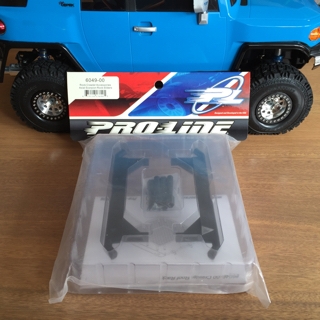

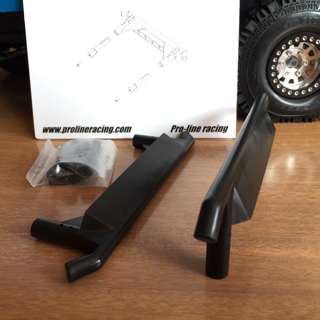

プロライン ロックスライダー AX10用!!
はい、まさかのAX10用です(((o(*゚▽゚*)o)))

今の時代、SCX10用ではなくAX10用のロックスライダーなんてあるの?と誰もが思うところですが、実は以前にCC2号機で使ったことがありどんなものか知っていたのでなんとか探して見つけたものなのです。
樹脂製のわりには見た目もリアルで金属製のものと比べるととにかく軽い。
軽量なCCにはぴったりなものなのです。

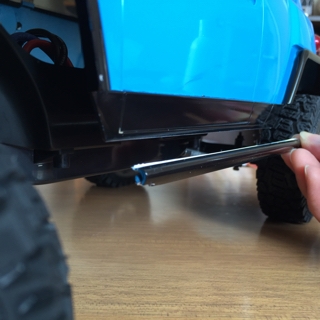

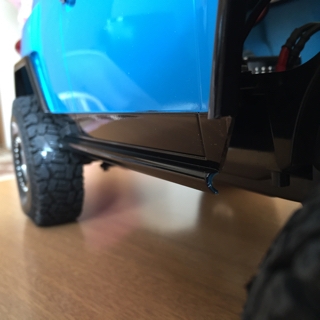

まずはボディ側のロックスライダーもどきをカットします。

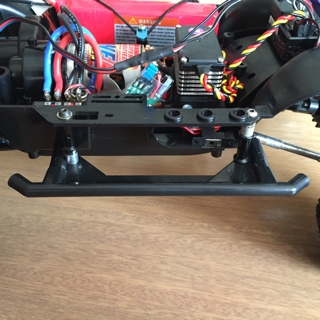

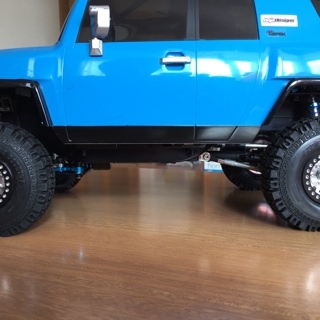

ボディサイドがすっきりしたところでお次はロックスライダーの取り付けへ。
ただ取り付けには大苦戦…(苦笑)

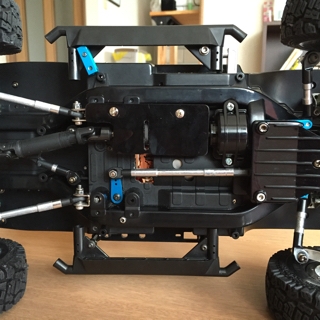

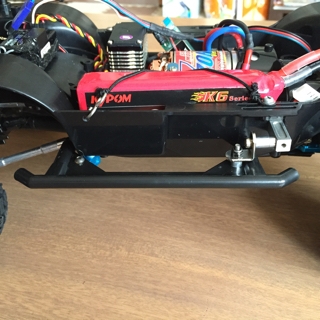

手持ちの部品と無い知恵を振り絞ってなんとか固定しました。





ボディを被せると…

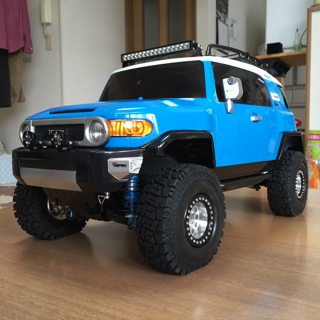

CC01 FJ Cruiser完成!!
あとは時間をみながら外装小物でも取り付けしようかな(^O^)/
カテゴリ:CC01 | 13:50 | comments(0) | - | -
project CC01 FJ Cruiser 14
雪んこ祭りに向けて急いでメカ載せ。

アンプはテキンのFX-R、BECはエンルート製です。

受信機はシャシー後部に取り付け。
と、ここまでは普通な感じですが今回はバッテリーの搭載位置にこだわってみました。
まずは一般的なフロントのギヤボ上部へのマウント方法。

真ん中の穴は整備性向上のために空けてあります。

バッテリーを載せるとこんな感じ。

この方法以外にもう一つ試してみたいと思います。
その方法がここ↓

フロント荷重は減ってしまいますが取り付けの高さが低いので重心は低くなり、重量物が全て車体中央に密集しているので車体の安定感も高くなるはずです。
ちなみにボディが載っていない状態で軸重を測ってみました。
まずはバッテリーをフロントに載せた場合。



次に車体中央部に載せた場合。



バッテリーサイズが違うので総重量に差はありますが思っていたよりフロントの荷重には差が無く、逆にリヤの荷重に差が出ました。
計算してみるとフロントは25g軽く、リヤは81g重いことになります。(フロント搭載から中央搭載を見た場合)
走りにどんな差が出るかは乞うご期待ということで(((o(*゚▽゚*)o)))
カテゴリ:CC01 | 12:50 | comments(0) | - | -
project CC01 FJ Cruiser 13
ある程度完成形が見えてきたところでマシンの味付けに1番影響が出るモーターの取り付けを行います。
今回選択したのはイーグルの45T。

これに手持ちの3:1リダクションを組み合わせます。

ラングラーには2:1リダクションに55Tを使用していましたがもう少し極低速域のコントロール性を良くしたかったのと、スロットル全開時のスピードも犠牲にはしたくなかったのでモーターのターン数は1つ下げてみました。
そしてシャシーへ取り付け。

加工した写真を撮り忘れましたが皆さん同様、シャシーのモーター後部を削って取り付けスペースを確保。
これでほぼ改造は終了。
あとは走らせてセッティングを出すだけです。
岩場での走行はかなり先になりそうですが2月8日開催の美唄の雪んこ祭りでYSSさんのブースがあり、そこでスノートレイルを決行することになりました。
急いでメカも載せたいと思います。
久々の集まりなので今から楽しみです(^O^)/

カテゴリ:CC01 | 00:35 | comments(0) | - | -
project CC01 FJ Cruiser 12
ネタが前後してしまいましたが本日4回目の更新(笑)
CCのウィークポイント、フロントのアゴ下の加工をしました。
まずはノーマルの状態。





カッコよくないし角が出ていて走破性もよくない。
ここを一旦ばっさりとカット。

そしてカットした部品を加工してプラリペアで接着。

ボディを載せると…



まるで実車のスキッドプレートそっくりじゃないですか!!(((o(*゚▽゚*)o)))
全カットよりは走破性は落ちますが見た目はこっちの方が断然良いと思いません!?
カテゴリ:CC01 | 13:40 | comments(2) | - | -
project CC01 FJ Cruiser 11
本日3連チャンの更新(笑)
ネタを溜め込んでました( ̄ー ̄)
リヤのアッパーリンクを製作するためにアキシャル純正部品を調達。

3リンクコネクターというY字の部品。
これにロッドエンドと長さを調整するためのリンクとカラーを取り付けます。
プロペラシャフトを上向きの角度にしたいので若干長めに調整。
そして取り付けてみると。





アッパーリンクを長くしたことでアクスルに角度がつきプロペラシャフトが上へ持ち上がっているのが分かるでしょうか?

これで腹下問題の対策は一通り完了です。

カテゴリ:CC01 | 13:20 | comments(0) | - | -
project CC01 FJ Cruiser 10
ニュースアイテムGET!!
DICK CEPEK FUN COUNTRY 1.55” SCALE TIRES!!

今まで履いていたロッククラッシャーと比べてみると。

若干外径が大きいですね。
ロッククラッシャーが93.9mmでファンカントリーが95mm。
デザインはロッククラッシャーのほうが個人的には好きですがあまりにも喰わないので変更しました。
ただファンカントリーも今時なデザインでFJクルーザーには似合っているのかな。











リヤのフェンダーの被り具合も絶妙!!


カテゴリ:CC01 | 13:00 | comments(0) | - | -
project CC01 FJ Cruiser 9
フォグランプをバンパーに取り付けた後はヘッドライトやテールの電飾。
ニッコーのFJクルーザーはヘッドライトに麦球が付いている以外は電飾出来るようになっていないので加工が必要です。



まずはレンズ類の脱着をします。
溶着で固定してあるので壊さないように溶けている部分だけをカッターで取り除きます。



外したレンズはこんな感じ。

これのメッキの部品を穴あけ加工してボディ側に5mmの穴をあけてテールレンズは加工完了。



ボディ側は斜めに穴をあけて極力LEDが後ろを向くようにしました。
フロントのレンズは加工中の写真を撮り忘れてしまいましたが裏から3mmのLEDを取り付け出来るようにしました。

ヘッドライトは麦球が入っていた部分をカットして5mmのLEDを取り付けできるようにこれから加工予定です。
手持ちの電飾がないのでLEDの取り付けはまた今度ということで(^O^)/
〜追記〜
テールレンズを取り付けた写真を載せ忘れてました。
カテゴリ:CC01 | 12:45 | comments(0) | - | -
project CC01 FJ Cruiser 8
ニューアイテムGET!!
RC4WD 1/10 Baja Designs Squadron Pro LED Lights

取り付け場所はスタンダードなところに。



このバンパーにフォグランプを固定したということは…
そうです、純正バンパーのままでいくことに決めました( ̄▽ ̄)
ステアリングを切ったときに干渉してしまう部分のみバンパーカット。

フェンダーの後ろ側も当たってしまう部分のみカット。

これでもまだストロークしたときには当たってしまいますが、これ以上は見た目に影響がでるのでこのくらいで妥協。

スペアタイヤは1.55の手持ちがないのでホイールのみ。

ノーマルのスペアタイヤカバーはおもちゃっぽいので取り外しました。
カテゴリ:CC01 | 15:50 | comments(2) | - | -
